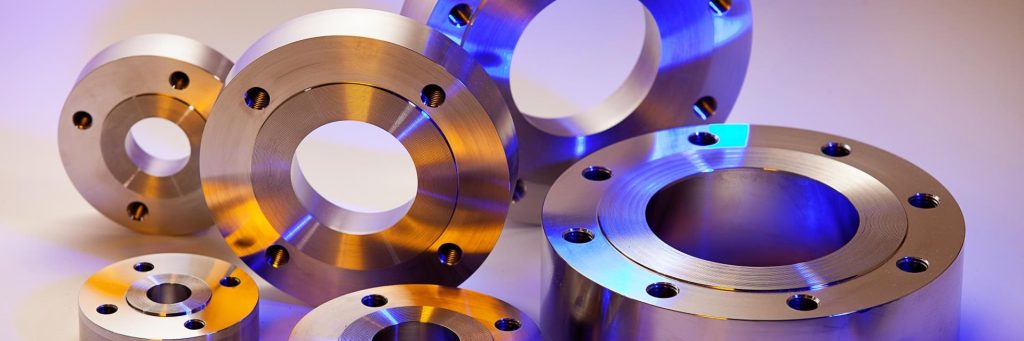

فلنج‌ها در صنایع گاز، نفت و پتروشیمی:
فلنج‌ها یکی از اجزای حیاتی در صنایع گاز، نفت و پتروشیمی هستند که برای اتصال لوله‌ها، شیرآلات، پمپ‌ها و سایر تجهیزات به یکدیگر استفاده می‌شوند. این اتصالات به دلیل ویژگی‌هایی مانند سهولت نصب، نگهداری و قدرت تحمل فشارهای بالا، در این صنایع بسیار مورد استفاده قرار می‌گیرند.
در این مقاله، به بررسی انواع فلنج‌ها، ویژگی‌ها، کاربردها و استانداردهای مختلف در صنایع نفت، گاز و پتروشیمی خواهیم پرداخت.
1. تعریف فلنج
فلنج‌ها اتصالاتی هستند که برای اتصال دو قطعه (معمولاً لوله‌ها) یا تجهیزاتی مانند پمپ‌ها و شیرها به یکدیگر استفاده می‌شوند. این اتصالات معمولاً به‌صورت یک حلقه فلزی با سوراخ‌های منظم برای قرار دادن پیچ‌ها و مهره‌ها ساخته می‌شوند که موجب اتصال محکم و ایمن دو بخش می‌شود.
فلنج‌ها در واقع اجازه می‌دهند که دو قطعه به‌راحتی به یکدیگر متصل شده و در عین حال برای تعمیر، نگهداری یا تعویض به‌راحتی قابل باز کردن باشند.
2. انواع فلنج‌ها در صنایع گاز، نفت و پتروشیمی
الف) فلنج‌های جوشی (Weld Neck Flange)
- ویژگی‌ها: فلنج‌های جوشی دارای گردنی بلند هستند که به لوله جوش می‌خورند و اتصال محکم و مقاومی را ایجاد می‌کنند.
- کاربرد: این نوع فلنج‌ها معمولاً در خطوط لوله با فشار بالا یا در سیستم‌هایی که نیاز به مقاومت در برابر شرایط سخت دارند، استفاده می‌شوند.

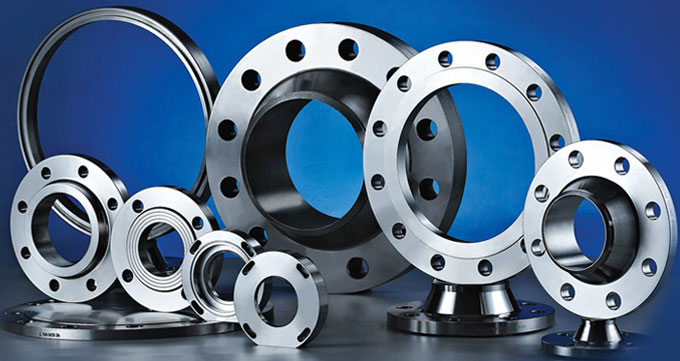

ب) فلنج‌های صفحه‌ای (Slip-On Flange)
- ویژگی‌ها: فلنج‌های صفحه‌ای به‌راحتی روی لوله‌ها قرار می‌گیرند و سپس به لوله جوش می‌خورند. این نوع فلنج‌ها از طراحی ساده‌ای برخوردارند.
- کاربرد: معمولاً در سیستم‌های با فشار متوسط و پایین استفاده می‌شوند.
ج) فلنج‌های کور (Blind Flange)
- ویژگی‌ها: فلنج کور به‌طور کامل یک لوله را مسدود می‌کند. این فلنج‌ها برای مسدود کردن انتهای لوله‌ها و مخازن استفاده می‌شوند.
- کاربرد: استفاده در سیستم‌هایی که نیاز به مسدود کردن موقت یا دائمی دارند، مانند انتهای لوله‌ها و ورودی‌های پمپ‌ها.
د) فلنج‌های پیچی (Threaded Flange)
- ویژگی‌ها: فلنج‌های پیچی دارای پیچ‌های داخلی هستند که به لوله‌های دارای رزوه متصل می‌شوند. این فلنج‌ها نیازی به جوشکاری ندارند و به‌راحتی نصب می‌شوند.
- کاربرد: این نوع فلنج‌ها معمولاً در سیستم‌های با فشار پایین و برای کاربردهای موقتی یا سیستم‌هایی که نیاز به نصب و جداسازی سریع دارند، استفاده می‌شوند.
ه) فلنج‌های ساکت (Socket Weld Flange)
- ویژگی‌ها: فلنج ساکت به‌صورت یک لوله درون یک فلنج قرار می‌گیرد و سپس جوش داده می‌شود. این نوع فلنج‌ها دارای اتصال بسیار محکم و مقاوم در برابر فشار هستند.
- کاربرد: این فلنج‌ها معمولاً در سیستم‌های با فشار بالا و دماهای زیاد استفاده می‌شوند.
و) فلنج‌های ورودی و خروجی (Lap Joint Flange)
- ویژگی‌ها: این فلنج‌ها دارای یک صفحه صاف هستند که به یک فلنج لوله‌ای دیگر متصل می‌شود. این طراحی باعث می‌شود که نصب و نگهداری آن‌ها آسان‌تر باشد.
- کاربرد: بیشتر در سیستم‌هایی که نیاز به تعمیر و نگهداری آسان دارند، مورد استفاده قرار می‌گیرند.
3. ویژگی‌ها و مزایای فلنج‌ها
الف) مقاومت در برابر فشار و دما
فلنج‌ها باید توانایی تحمل فشار و دمای بالا را داشته باشند. در صنایع نفت، گاز و پتروشیمی، لوله‌ها و اتصالات باید تحت فشارهای زیاد و دماهای بسیار بالا عمل کنند و فلنج‌ها باید مقاوم در برابر این شرایط باشند.
ب) دوام و طول عمر
فلنج‌ها باید از مواد با کیفیت ساخته شوند تا طول عمر بالایی داشته باشند و در برابر خوردگی، سایش و تغییرات دمایی مقاوم باشند.
ج) سهولت در نصب و نگهداری
فلنج‌ها برای نصب و نگهداری آسان طراحی شده‌اند. این ویژگی به‌ویژه در سیستم‌های پیچیده و بزرگ که نیاز به تعمیرات یا تغییرات مداوم دارند، اهمیت دارد.
د) قابلیت باز و بسته شدن
یکی از ویژگی‌های مهم فلنج‌ها این است که به‌راحتی می‌توان آن‌ها را باز و بسته کرد. این ویژگی برای تعمیر و نگهداری و حتی برای تعویض قطعات ضروری است.
4. کاربرد فلنج‌ها در صنایع گاز، نفت و پتروشیمی
الف) در خطوط انتقال نفت و گاز
فلنج‌ها در خطوط لوله انتقال نفت، گاز و سایر سیالات برای اتصال لوله‌ها و شیرآلات به یکدیگر استفاده می‌شوند. این فلنج‌ها باید قادر به تحمل فشارهای بالا و شرایط دمایی شدید باشند.
ب) در پالایشگاه‌ها و واحدهای تولید
فلنج‌ها در پالایشگاه‌ها برای اتصال لوله‌ها به تجهیزات مختلف مانند پمپ‌ها، کمپرسورها، بویلرها و تجهیزات کنترلی استفاده می‌شوند. این اتصالات باید بتوانند در شرایط دمایی و فشار بالا دوام بیاورند.
ج) در فرآیندهای پتروشیمی
در صنایع پتروشیمی، فلنج‌ها برای اتصال لوله‌ها به مخازن، راکتورها، سیستم‌های تبادل حرارت و سایر تجهیزات استفاده می‌شوند. این فلنج‌ها باید مقاومت بالایی در برابر مواد شیمیایی و خورنده داشته باشند.
د) در سیستم‌های ایمنی
فلنج‌ها همچنین در سیستم‌های ایمنی برای مسدود کردن جریان‌های اضافی یا برای تعمیر و نگهداری به‌طور موقت استفاده می‌شوند.
5. استانداردهای فلنج‌ها
فلنج‌ها باید مطابق با استانداردهای خاصی تولید شوند تا از ایمنی و کارایی بالا در صنایع نفت، گاز و پتروشیمی اطمینان حاصل شود. برخی از مهم‌ترین استانداردهای فلنج‌ها عبارتند از:
- ASME (American Society of Mechanical Engineers): استانداردهایی برای طراحی، تولید و آزمایش فلنج‌ها در صنایع مختلف.
- ANSI (American National Standards Institute): استانداردهایی برای اندازه‌ها، فشار و کاربرد فلنج‌ها.
- API (American Petroleum Institute): استانداردهایی برای استفاده از فلنج‌ها در صنایع نفت و گاز.
- DIN (Deutsches Institut für Normung): استانداردهای آلمانی برای فلنج‌ها و اتصالات.
نتیجه‌گیری
فلنج‌ها در صنایع نفت، گاز و پتروشیمی از اجزای کلیدی برای اتصال لوله‌ها، تجهیزات و سیستم‌ها هستند. آن‌ها با ویژگی‌هایی چون مقاومت بالا در برابر فشار و دما، سهولت در نصب و نگهداری، و قابلیت باز و بسته شدن، نقشی حیاتی در تضمین ایمنی و عملکرد بهینه سیستم‌های صنعتی دارند. انتخاب نوع و استاندارد مناسب فلنج برای هر پروژه بسیار مهم است و باید مطابق با نیازهای عملیاتی و محیطی هر سیستم انجام شود.
